Bågformad vägg genom tangent och vinkel

Den bågformade väggen som definieras av en tangent och vinkel, används för att rita en båge i tangenten av en linje, det vill säga i förlängningen av en rät vägg.

Tunn respektive normal bågformad vägg genom tangent och vinkel

Figur 1



Gör på följande sätt för att rita en bågformad vägg med en 180-gradig medurs båge mot en horisontell vägg (för exempel se figur 4):

  1. Markera komponenten Bågformad vägg genom tangent och vinkel under komponentfliken Väggritning (se figur 1). Låt den hitta väggens ände och klicka den på plats när ordet Ände visas.

  2. En röd streckad linje visas vid muspekaren. Flytta muspekaren så att linjen bildar en förlängning av väggen och klicka (se figur 2).

  3. Flytta muspekaren medurs och klicka när du hittat den önskade bågvinkeln (se figur 3).

  4. Flytta muspekaren utanför ritytan eller tryck Esc för att släppa komponenten.



  1. Bågformad_vägg_tangent_och_vinkel_1.png  Bågformad_vägg_tangent_och_vinkel_2.png

Figur 2                                           Figur 3

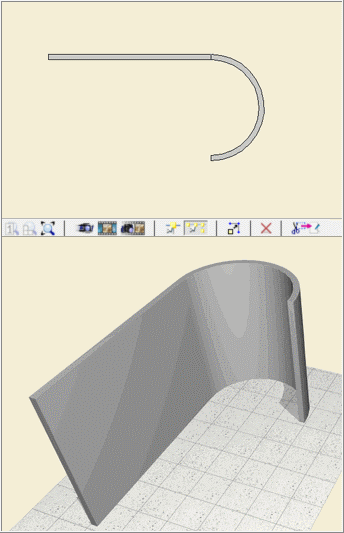

Exempel på bågformad vägg genom tangent och vinkel

Figur 4
