Importera dwg/dxf

I CET Designer kan du importera CAD-filer med filformaten dwg eller dxf.

Figur 1 - Ikonen CAD (dwg/dxf) på komponentfliken Verktyg.

Importera ritning

För att importera en dwg/dxf-ritning, gör följande:

Välj Importera CAD (dwg/dxf) ritning från Verktygs-menyn, alternativt klicka på ikonen CAD (dwg/dxf) dialog på komponentfliken Verktyg (se Figur 1).
Klicka på knappen Importera ny (se figur 2, nr. 2). Öppna-dialogen visas.
Bläddra tills du hittar filen du söker efter. Markera filnamnet och klicka Öppna.
Gör önskade inställningar under fliken CAD (dwg/dxf) inställningar samt CAD (dwg/dxf) lager.
Om du vill förhandsgranska ritningen med dess nuvarande inställningar i den valda vyn, medan dialogrutan är öppen, klicka på knappen Verkställ. Ett tips är att markera kryssrutan Visa i 2D-vyn.
Klicka OK.

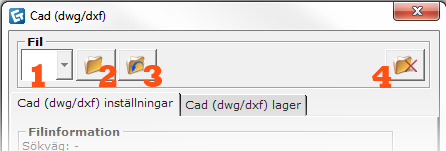

Figur 2 - Den övre delen av dialogrutan CAD (dwg/dxf)

Observera:

Klicka på knappen Ladda om om du har gjort ändringar i en CAD-fil som du redan har laddat upp och vill ladda om (se Figur 2, nr. 3).
Om du vill ta bort en fil du har laddat upp klickar du på pilen till höger om fältet när filnamnen står. Markera filen och klicka på knappen Ta bort (se Figur 2, nr. 4).
CET Designer stöder även import av dwg-filer med Xref.

CAD (dwg/dxf) dialogen består av två olika flikar: CAD (dwg/dxf) inställningar samt CAD (dwg/dxf) lager.

Fliken CAD (dwg/dxf) inställningar består i sig av fem fält:

Fil: Här laddar du in din fil (se ovan för detaljerad beskrivning).
Filinformation: Här ser du detaljerad information om den uppladdade filen. Har du laddat upp fler filer gäller informationen den filen som är vald i fältet högst upp i dialogrutan (se Figur 2, nr. 1).
Skala och enhet: Ange originalritningens skala i fältet Skala och enhet genom att använda en av knapparna, eller genom att skriva in ett värde i textrutan till höger. Välj även vilken enhet som användes för originalritningen. Den aktuella skalan och dimensionerna kalkyleras och visas nedan.
Inställningar: I fältet Inställningar bestämmer du var du vill att de importerade dwg/dxf-ritningarna ska visas i CET Designer, i 2D-vyn och/eller i 3D-vyn.

Du kan göra ytterligare in ställningar genom att klicka på knappen Avancerat.

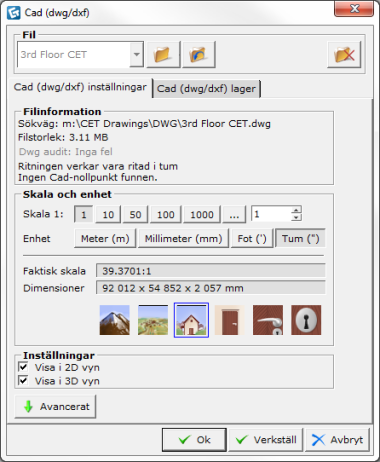

Figur 3
