Om fliken Vyer

På fliken Vyer kan du göra följande inställningar:

  1. Val av grafikmotor: Det finns två olika grafikmotorer tillgängliga i CET Designer. Den avancerade grafikmotorn kräver mer minne och kapacitet av din dator, men ger i sin tur flera fördelar. Genom att klicka på knappen Val av grafikmotor kan du kontrollera om din dator har tillräcklig kapacitet. Läs mer >>

  2. Välj på vilken detaljnivå innehållet i den animerade 3D-vyn ska visas. Dessa val är endast aktiva då CET Designer används med den enkla grafikmotorn. Läs mer >>

  3. Välj hur mycket som av 3D-vyn som ska visas i realtid vid kameraförflyttning. Detta ger en smidig navigering i programmet men påverkar framkallningshastigheten.

  4. Markera eller avmarkera följande kryssrutor:

    - Aktivera högre 3D-detalj i realtid: Ökar detaljnivån för objekt i 3D-vyn som är nära kameran. Detta val är endast tillgängligt då CET Designer används med den avancerade grafikmotorn. Läs mer >>

    - Visa ljuskällor i realtid:      ger en konstant uppdatering av ljuset i din 3D-vy. Notera att detta val ställer höga krav på datorns prestanda. Denna kryssruta är markerad som förval.

    - Visa ram runt markerade komponenter i 2D-vyn: En lila ram visas runt valda komponenter i 2D-vyn.

    - Visa ram runt markerade komponenter i 3D-vyn: En lila ram visas runt valda komponenter i 3D-vyn.

    - Använd fokuspunkt: genom att avmarkera denna ruta så går CET Designer över till pekarbaserad navigering. Detta innebär att all zoomning utgår från din muspekares position på skärmen. Samma sak gäller när du roterar vyn, då CET Designer kommer att rotera vyn utifrån den punkt som är precis under muspekaren. Denna kryssruta är markerad som förval.

    - Kamerasteg: när du roterar kameran i 3D-vyn fäster CET Designer till olika vinkelsteg. Notera att om du roterar kameran för fort så fäster CET Designer inte 3D-vyn till de olika vinkelstegen.

  5. Markera eller avmarkera följande kryssrutor

    - Visa komponentvy under verktygsfältet: visar en förhandsgranskning av vald komponent nedanför komponentfältet. Denna kryssruta är markerad som förval. Läs mer >>

    - Visa navigationsverktyg i 3D-vyn: visar alternativt döljer navigationsverktyget i 3D-vyn. Denna kryssruta är markerad som förval.

    - Håll dialoger på samma skärm: Öppnar alla nya dialoger på samma skärm.

  6. Välj bakgrundsfärg för dina vyer. Klicka på knappen för den vy som du vill ändra bakgrundsfärg på och välj färg i dialogrutan Color. Klicka på det röda krysset för att återställa till ursprungfärgen (vit).



Observera:

  • Om inte knappen Val av grafikmotor visas så kontrollera att kryssrutan Tillåt hårdvaruaccelererad grafik är markerad. Inställningen hittar du genom att klicka på knappen Extensions i övre delen av CET Designer och därefter välja Inställningar i menyn Verktyg.

  • Då den nya grafikmotorn är aktiverad, "gråas" vissa av alternativen ut på fliken Vyer.

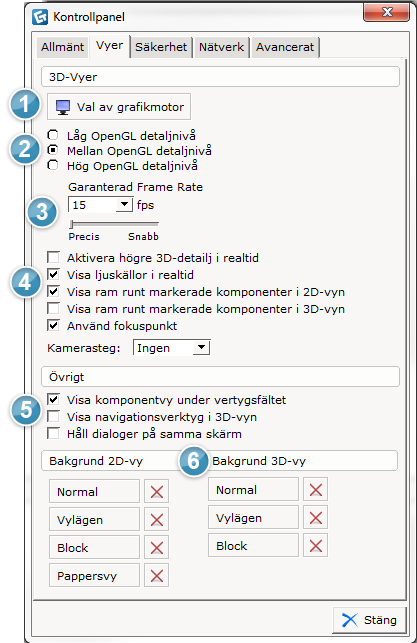

Figur 1: Fliken Vyer i kontrollpanelen.
