Med verktyget Beräkna område kan du rita ett område i 2D och låta CET Designer räkna ut dess area automatiskt. Det kan vara allt ifrån en vanlig ruta till en helt asymmetrisk form. För att använda Beräkna område, gör så här:

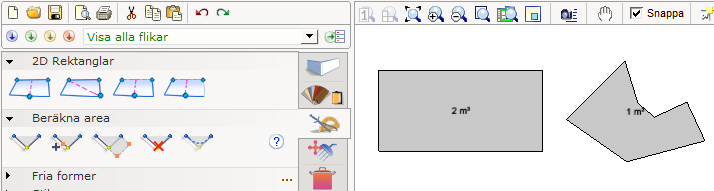

Gå till komponentfliken Verktyg och klicka på verktyget Beräkna område (längst till vänster).
För muspekaren till ritytan.
Klicka för att rita önskad form. Varje gång du klickar placeras en snappunkt ut i 2D-vyn.
När du är färdig, för muspekaren utanför ritytan eller tryck på Esc-tangenten. CET Designer visar arean enligt måttenheten som är vald i Kontrollpanelen.
Du kan klicka och flytta de gula snappunkterna för att ändra området.
Förutom verktyget längst till vänster, som används för att rita upp själva området, finns även följande verktyg för vidare bearbetning:
Lägg till punkt - lägger till en redigeringspunkt längs områdets kontur i 2D.
Flytta linje - gör att du kan klicka på vilken linje som helst längs områdets kontur i 2D och dra/töja till önskad plats.
Ta bort punkt - tar bort markerad redigeringspunkt längs områdets kontur i 2D.
Växla rak/svängd - gör att du kan markera vilken linje som helst längs konturen och växla mellan rak/svängd linje eller hörn.
Samtliga verktyg används genom att du först klickar på önskat verktyg och sedan för muspekaren till ritytan där du redigerar området. Det går också att klicka på måttexten och dra den till önskad plats.
För att ändra områdets egenskaper, till exempel måttenhet, precision, fyllnadsfärg eller text, gå till Stilredigeraren.
