Bågformad vägg innanför två tangerande linjer

Den rundade vägg som definieras av två tangerande linjer används för att rita en kurva mellan två mötande väggar.

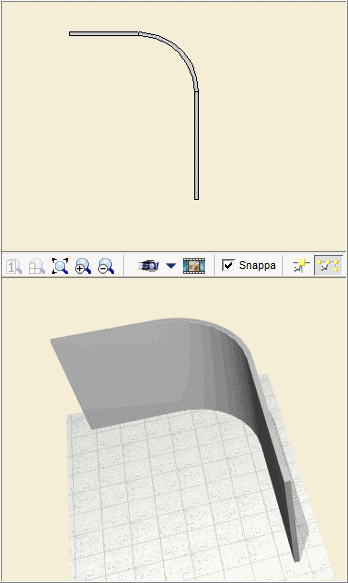

Figur 1

För att rita ett rundat hörn som förenar två raka väggar, gör du på följande sätt (för exempel se figur 4):

1. Hämta komponenten Bågformad vägg innanför två tangerande linjer från komponentfliken Väggritning. Låt komponenten hitta änden på den första väggen du ska fästa komponenten mot. Klicka fast komponenten när det står Ände.

2. Två röda parallella streckade linjer visas vid muspekaren. Dra ut dem horisontellt, så att det översta strecket bildar en förlängning av den befintliga väggen och klicka (se figur 2).

3. För nu muspekaren mot änden på den andra raka väggen du ska fästa mot. Klicka.

4. De röda streckade linjerna visas åter vid muspekaren. Dra ut dem horisontalt, så att den understa bildar en förlängning av den andra väggen och klicka (se figur 3).

5. För muspekaren utanför ritytan eller tryck på Esc för att släppa komponenten.

 Figur 2                                                                            Figur 3

Figur 4
