Linjal

Verktyget Linjal - Verktyg för distansmätning fungerar som ett hjälpmedel när du vill mäta avståndet mellan två objekt på ritytan.



Figur 1



För att mäta avståndet mellan två objekt på ritytan gör du på följande sätt:

  1. Hämta verktyget Linjal - Verktyg för distansmätning från verktygsfältet i 2D-vyn.

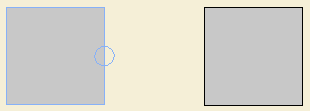

  2. För muspekaren till ett av de två objekten på ritytan i 2D-vyn som du vill mäta avståndet mellan. En blå ram visas runt objektet (se figur 2).


    Figur 2



  1. Klicka och släpp musknappen.

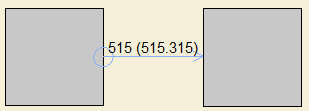

  2. För muspekaren till det andra objektet. En blå pil följer med och visar måttet mellan de två objekten (se figur 3).


     Figur 3



  1. Klicka en gång för att frigöra pilen från muspekaren. Du kan nu direkt upprepa proceduren om du vill mäta avståndet mellan två andra objekt på ritytan.



Observera: Två mått visas på pilen; ett avrundat värde och ett exakt värde. Du anger exaktheten på det avrundade värdet på Verktygs-fliken i fältet Mått och pilar.
