Om du har PDF-fil med en ritning som du behöver använda kan du använda PDF-importen i CET Designer. Med den kan du infoga antingen en bild eller en hel sida från en PDF-fil på ritytan.
För att importera innehåll från en PDF-fil, gör så här:
Gå till komponentfliken Verktyg.

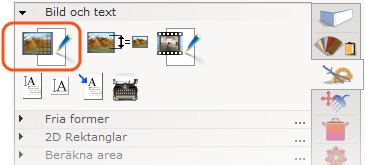

Välj komponenten Bild laddad
från fil:
För muspekaren till ritytan. En bildkomponent är fäst vid muspekaren.
Klicka en gång för att ange en startpunkt och töj sedan bildkomponenten till önskad storlek (utan att hålla någon musknapp nedtryckt) och klicka sedan en gång för att ange slutpunkten.
Släpp bildkomponenten genom att trycka Esc på tangentbordet eller för muspekaren utanför ritytan.
Dubbelklicka på bildkomponenten. Fönstret Öppna visas.
Lokalisera den PDF-fil som du vill använda; markera den och
klicka på Öppna. PDF-filen
laddas och fönstret PDF import
öppnas.

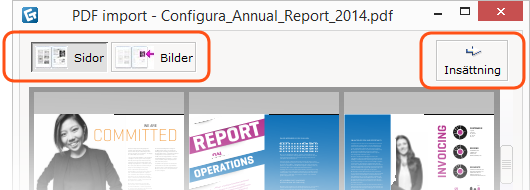

I fönstret PDF-import kan filens innehåll filtreras på Sidor
eller Bilder för enklare åtkomst. Markera det innehåll som du vill
använda och klicka sedan på knappen Insättning, alternativt använd
drag n' drop för att dra sidan/bilden till ritytan.
Vald sida/bild sätts in på ritytan.
När du har importerat en ritning kan du behöva kontrollera att måtten och skalan är korrekta. Till det ändamålet använder du verktyget Mät och skala.
