Exportera till dwg/dxf

Du kan exportera CET Designer-ritningar till Cad-formaten .dwg och .dxf. Alternativet Export Cad (dwg/dxf) ritning i Arkiv-menyn möjliggör export av ritningarna du har skapat i programmet.

För att exportera CET Designer-ritningar till ett av Cad-formaten .dwg eller .dxf, gör på följande sätt:

1. Gå till Arkiv-menyn och markera Export Cad (dwg/dxf) ritning. En Spara som-dialog öppnas.

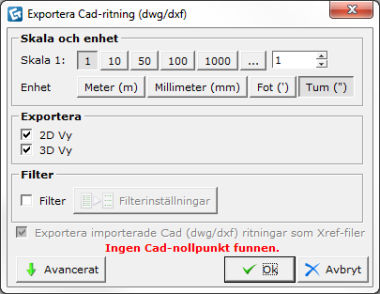

2. Markera en fildestination, namnge filen, välj filtyp (dwg eller dxf) och klicka på knappen Spara. Dialogrutan Exportera Cad-ritning (dwg/dxf) visas (se figur 1).

3. Välj Skala i fältet Skala och enhet genom att använda en av knapparna eller skriv in ett värde i textrutan till höger. Välj slutligen den geometriska enheten som du vill ha.

4. I fältet Exportera kan du besluta vilken ritningsinformation som ska exporteras. Genom att markera kryssrutan 2D Vy kommer ritningens 2D-information att exporteras och på samma sätt kommer ritningens 3D-information att exporteras om du markerar kryssrutan 3D Vy.

5. För att specificera vilken del av ritningen du vill exportera, markera kryssrutan Filter och klicka på knappen Filterinställningar.

6. Klicka Ok när du är färdig med dina val.

Figur 1
