Komponentblock

Komponentblocken fungerar på de flesta sätt som vanliga Block. Undantaget är att ursprungsplatsen på Komponentblockets paneler nu fungerar som snappunkter, detta låter dig flytta och snappa dina block mot paneler i din ritning. Se figur 1 nedan för ett exempel. Läs mer om att klona, infoga och redigera dina Komponentblock från sektionen om Block.

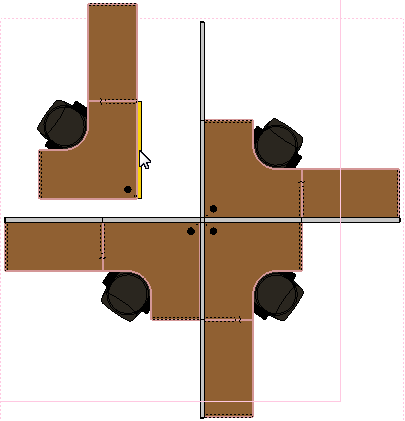

Figur 1: exempel på hur du använder Komponentblock.



Skapa komponentblock

Skapa ett Komponentblock genom att följa dessa steg:

  1. Markera de komponenter eller grupp av komponenter i ritytan som du vill spara som ett Komponentblock.

  2. Högerklicka på gruppen av komponenter och välj Skapa Komponentblock.

  3. Namnge Komponentblocket i dialogen för Block som visas (se figur 2 nedan).


    Figur 2: dialogen för Block.



Observera:

  • Paneler som är en del av markeringen när Komponentblocket skapas kommer inte att bli tillagt i Komponentblocket. Panelerna kommer att stanna kvar om panelerna flyttas.

  • Se till att du namnger dina Komponentblock så att du inte tappar bort dig bland alla block...
  • Du kan växla dina Komponentblock till vanliga Block genom att klicka på knappen till Komponentblock.
