Med verktyget Zoomrektangel (se figur 1 nedan) förstorar du ett valt område av ritytan i 2D-vyn. Zoomrektangeln är även användbar när du ska zooma in på en mycket liten detalj. Du hittar funktionen i verktygsfältet över 2D-vyn.
Figur 1
Gör så här:
För muspekaren till ritytan. En liten ljusblå rektangel följer med.
Klicka nära objektet du vill förstora, håll musknappen nedtryckt och dra ut rektangeln över det du vill förstora.
Släpp musknappen.
Du får nu en förstorad bild av det som finns innanför den ljusblå rektangeln. Du kan göra om manövern och på det sättet få mycket detaljerade närbilder. Om du vill återgå till den skala du hade innan du förstorade, dubbelklicka var som helst på ritytan.
Observera: Förutom att klicka på vektygsfältet så kan du också högerklicka för att komma åt funktionen från popup-menyn. |
Med verktyget Zoomrektangel till popup-vy kan du zooma in en komponent eller grupp av komponenter på ritytan och få inzoomningen i ett separat popup-fönster (se figur 1 nedan). Med denna funktion kan du enkelt ändra en liten detalj på ritytan medan du samtidigt får en överblick över hela ritningen.
Figur 1
Gör så här För att zooma till ett popup-fönster:
Klicka på vektyget Zoomrektangel till popup-vy (se figur 1 nedan).
Flytta muspekaren till ritytan. En liten ljusblå rektangel följer med.
Klicka nära området som du vill zooma in. Håll musknappen nedtryckt och dra rektangeln över det område du vill förstora.

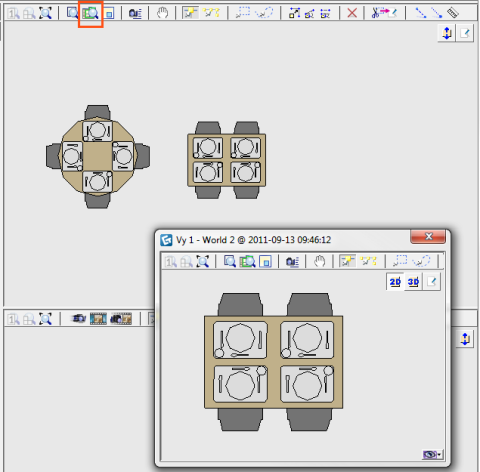

Släpp musknappen. En ny bild visas nu i ett popup-fönster (se figur 2).
Om du vill kan du nu redigera ritningen i popup-fönstret.
Figur 2
Observera:
|
Funktionen Zooma från satellit-vy (se figur 1 nedan) öppnar en ny vy i 2D-vyn från ovan (en så kallad satellit-vy). Härifrån är det enkelt att zooma in ett önskat objekt eller en grupp av objekt. Denna funktion kommer du åt från verktygsfältet i 2D-vyn.
Figur 1
Gör på följande sätt:
Klicka på Zooma från satellit-vy. Satellit-vyn öppnas.
En blå rektangel visas vid muspekaren. Markera området som du vill zooma in och klicka.
