Med verktyget Uppräknare kan du enkelt numrera rum eller områden i din ritning. Du kan ange en kort beskrivning före (Prefix) eller efter (Suffix) uppräkningen, för att förtydliga vad det är som numreras.
Som uppräkningstyp kan du välja mellan siffror (1, 2, 3...) eller bokstäver (A, B, C...). Verktyget räknar automatiskt upp varje gång du placerar komponenten i ritningen, men du kan även ange manuellt vad nästa värde ska vara.

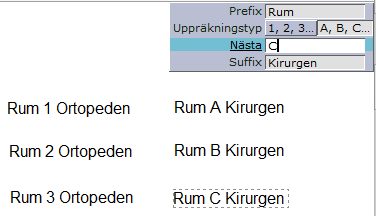

Figur 1: Exempel på några uppräknare.
Du hittar verktyget Uppräknare på komponentfliken Verktyg:
För att använda uppräknaren, gör så här:
Gå till komponentfliken Verktyg och klicka på verktyget Uppräknare.
För muspekaren till ritytan. Den första uppräknaren är fäst vid muspekaren och en blå inmatningsruta visas.
Om du vill ändra egenskaperna för Prefix, Uppräkningstyp, Suffix eller Värde använder du tabtangenten för att hoppa från fält till fält. För att skifta mellan siffror (1, 2, 3...) och bokstäver (A, B, C...) använder du mellanslag.
När du är nöjd med värdena, klicka en gång på ritytan för att placera ut en uppräknare. En ny uppräknare med nästkommande värde är nu fäst vid muspekaren.
Fortsätt klicka för varje uppräknare du vill placera ut.
När du är färdig, för muspekaren utanför ritytan eller tryck på Esc för att komma ur kommandot.
Du kan i efterhand ändra egenskaperna för befintliga uppräknare på ritytan. Genom att klicka på aktuell uppräknare en gång så visas en grön imatningsruta där du kan justera ett flertal egenskaper.
