Om Reconfiguration Tool

Med Reconfiguration Tool kan du snabbt och enkelt hantera lagersaldon och omstruktureringar av komplexa anläggningar. Reconfiguration Tool är enkelt att använda, med grafiska element som presenteras i form av flödesscheman för att du ska kunna jämföra olika lösningar för omstrukturering och på så sätt återanvända befintliga samt lagerförda produkter. Det är också ett levande dokument som hjälper dig att hålla koll på vilka produkter som används i nuläget och vilka som ligger på lager. Alla lagersaldon bibehålls som en del av detta levande och växande flödesschema. Detta verktyg tar hänsyn till såväl CET Designer-ritningar som PM och SIF-filer och hjälper dig att avgöra varifrån produkter ska tas.

Reconfiguration Tool är en egen Extension som laddas ner kostnadsfritt från vårt Marketplace. Du kommer dit genom att klicka på knappen Marketplace i programfönstret.

Efter installationen klickar du på knappen Starta Rekonfigurationsverktyget på komponentfliken Reconfiguration Tool. Detta öppnar ett nytt fönster med ett fördefinierat flödesschema.

När du sparar ett rekonfigurationsschema genereras en separat fil med ändelsen .cmrcf. Den kan öppnas i CET Designer utan tillgång till den ursprungliga ritningen som schemat bygger på.

Notera

Reconfiguration Tool är inte synkroniserat med varken ritytan eller kalkylen i huvudfönstret. Det innebär att om du har gjort ändringar i en ritning måste du spara den och sedan ladda om den i Reconfiguration Tool för att ändringarna ska komma med. Det finns däremot en koppling mellan Reconfiguration Tool och Pappersvyn, för att du ska kunna infoga vy-portaler som innehåller rekonfigurationsscheman.

Änvändargränssnitt

Den övre delen av fönstret visar flödesschemat medan den nedre delen visar en kalkyl som listar alla artiklar inom valt block, som i Figur 1 nedan.

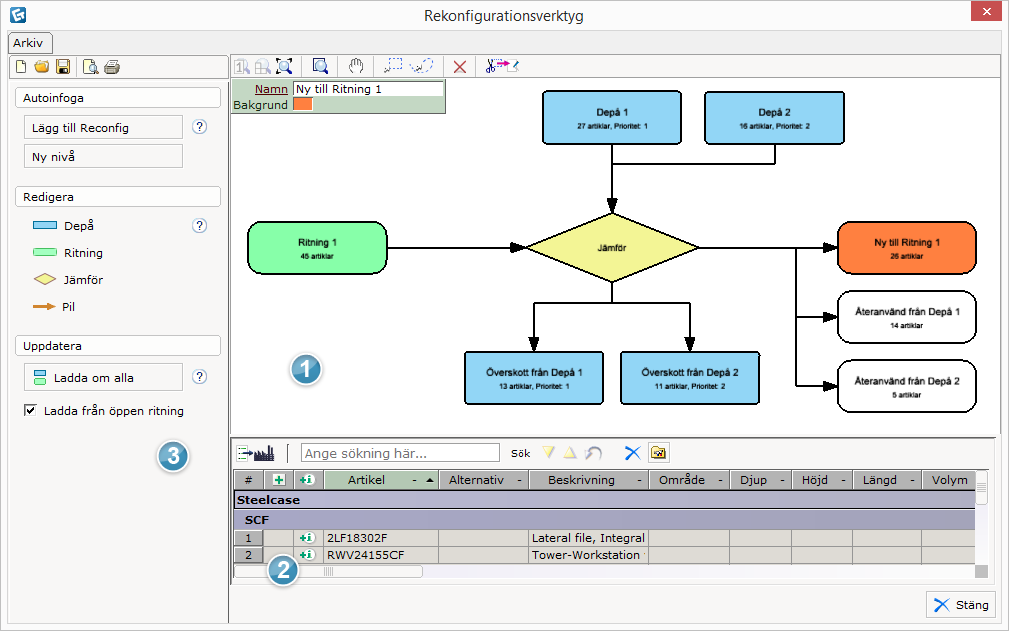

Figur 1: Användargränssnittet i Reconfiguration Tool med ett exempel på ett rekonfiguratiosschema.

	Reconfigurationsschema
	Kalkyl för markerat block
	Meny
