Importera 3D-objekt (3ds/stl)

Configura stöjder import av 3D-formaten 3ds och stl. Med hjälp av programmets komponent Importera 3D-objekt (3ds/stl) (se Figur 1) kan du importera tredimensionella objekt i dessa format till ritytan i Configura och visa dem i 3D.




Figur 1



Gör så här för att använda 3D-import:

  1. Hämta komponenten Importera 3D-objekt (3ds/stl) på fliken Importera och exportera och placera den på ritytan genom att klicka fast den. Dialogrutan Inställningar 3D-import (3ds/stl) visas.

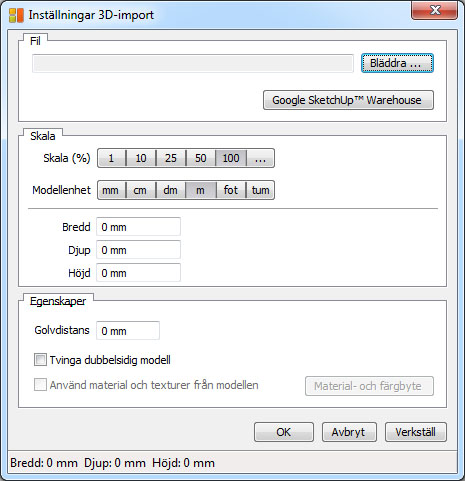

>> Klicka här för att se dialogen

  1. Klicka på knappen Bläddra för att hitta den fil du vill importera.
  2. Under Egenskaper, ange Skala (läs mer längre ned på sidan), Modellenhet och Detaljgrad på skärmen.
  3. Klicka OK eller Verkställ.



Om du importerar en 3ds-fil kan du välja olika färger och material på objektet.

Gör på följande sätt:

  1. Välj önskad fil och klicka Verkställ.
  2. Klicka på knappen Material/Färgbyte. Dialogen Material/färgbyte visas.
  3. I rullgardinsmenyn Ytbenämning väljer du vilken del av objektet du vill förändra.
  4. Välj Fördefinierad, Textur eller RGB-färg.
  5. Klicka OK eller Verkställ.
  6. Tillbaka i dialogen Inställningar 3D-import bekräftar du genom att klicka OK eller Verkställ.



Observera:

  • Både binära stl-filer ocyh ASCII kan importeras i Configura.

  • Materialbyte kan endast göras på 3ds-objekt.

  • Configuras egna 3D-format (.3d och .3dc) kan också importeras med hjälp av funktionen Importera 3D-objekt.



Skala

Fältet Skala är indelat i tre olika områden:

Skala (%) - Skalan på ett importerat 3D objekt specificeras genom att klicka på ett av alternativen. Genom att klicka på knappen 100 (%) väljer du den skapa som motsvarar originalstorleken på objektet. 50 (%) motsvarar halva originalstorleket etc.

Genom att trycka på knappen "..." kan du ange en egen skala i fältet till höger om knappen. För att få rätt skala (mått på det importerade objektet i förhållande till andra komponenter på din ritning) måste du prova dig fram. Om du väljer att ange skalan på detta sättet och t.ex. skriver 30, så måste du klicka Verkställ för att uppdatera storleken som visas nere till vänster i dialogen.

Modellenhet - Genom att välja Modellenhet bestämmer du vilken måttenhet du vill använda.

Storlek - Storleken på objektet visas automatisk i inmatningsfälten Bredd, Djup och Höjd. Om du vill kan du ändra storleken på objektet. Ändra bara värdena i inmatningsfälten.

Detaljgrad på skärmen

Detaljgrad på skärmen kan visas som Hög, Medium eller Låg. Med högre detaljgrad visas objektet med fler linjer på ritytan (i 2D). Lägre detaljgrad ger färre antal linjer. Detaljgraden påverkar inte visningen i 3D (framkallning av bild). Däremot kan ett objekt med ett stort antal linjer bli svårt att arbeta med på ritytan (i 2D) på grund av den stora informationsmängden. Vid import av objekt med många linjer rekommenderas därför något av alternativen Medium eller Låg.
