Importera bilder

Under rubriken Importera ritningar och bilder finns komponenten Importera ritning/bild som bakgrund (se Figur 1). Här kommer den användas för att importera en bild in i Configura.




Figur 1



Komponenten Importera ritning/bild som bakgrund gör det möjligt att importera befintliga bilder till ritytan.

Gör så här:

  1. Hämta komponenten Importera ritning/bild som bakgrund och placera den på ritytan. Dialogrutan Inställningar ritnings- och bildimport visas (se Figur 2).
  2. Klicka på knappen Bläddra för att välja den önskade filen.
  3. När du hittat rätt fil, se till att rutan Skannad ritning/bild inte är markerad.
  4. Ange bildens storlek på ritytan i procent vid Skala (%).
  5. Klicka OK eller Verkställ.

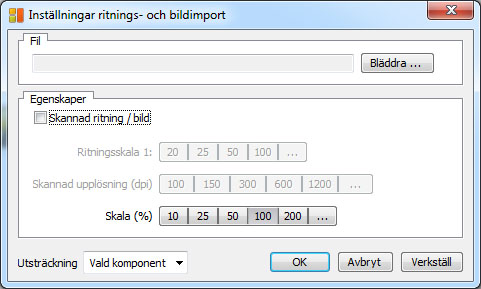

Figur 2



Observera: Om du skickar en fil som innehåller en importerad bild via e-post till någon, måste du även skicka med originalbilden som en bifogad fil för att bilden ska visas hos mottagaren. Om filen saknas, visas bara ett rött kryss på ritytan.



Flytta och rotera en bild på rityan

När du har placerat en bild på ritytan kan du flytta bilden genom att klicka mellan bilden och den streckade ramen som visas runt bilden. Håll ner muspekaren och "dra" bilden till önskat ställe på ritytan.

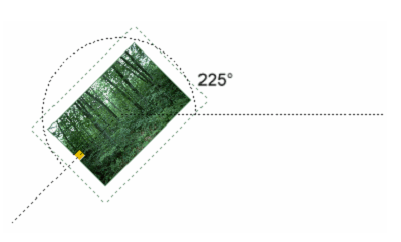

Om du kör Configura i avancerat grafikläge kan du även rotera bilden på riytan. Klicka på bilden och "dra" runt bilden med hjälp av dess snappunkt.






Observera: Du kan endast rotera bilder om du kör i avancerat grafikläge.
