Exportera ritningar

Det är möjligt att exportera filer från Configura till andra format. Configura exporterar ritningsinformation till EMF och till Cad-formaten dwg och dxf.

På fliken Importera och exportera i sektionen Exportera ritningar finns tre funktioner som möjliggör denna export:

Exportera ritning till EMF

Cad-nollpunkt (dwg/dxf)

Exportera ritning till Cad /dwg/dxf)




Exportera ritning till EMF

EMF står för Enhanced Metafile som är ett Windows-format (på svenska betyder det utökad metafil). Med Exportera ritning till EMF kan en ritning eller del av ritning exporteras till exempelvis Word.

Gör så här för att exportera till EMF:

  1. Välj Exportera ritning till EMF på fliken Importera och exportera. Dialogrutan Inställningar EMF-export (Enhanced Metafile) visas.
  2. I fältet Fil, klicka på Bläddra för att välja var du vill spara ritningen. Döp filen och klicka på Spara.
  3. I fältet Område väljer du om Hela ritningen eller en Vald grupp på ritningen ska exporteras.
  4. I fältet Format väljer du i den nedrullningsbara listrutan mellan ett stort antal format. Med alternativknapparna Liggande eller Stående väljer du orientering på ritningen.
  5. Klicka OK eller Avbryt.

För att öppna den exporterade bilden i till exempel Word, gör så här:

  1. I Microsoft Word, välj Infoga, Bild och Från fil.
  2. Se till att du hamnar i rätt fil och mapp. Välj den ritning du sparat som EMF och klicka på Infoga.

Cad-nollpunkt (dwg/dxf)

För att en Configura-ritning ska kunna exporteras till Cad-formaten dwg eller dxf måste den ha en nollpunkt. Configura placerar automatiskt en nollpunkt på ritningen om nollpunkt saknas. Det kan dock finnas tillfällen när du själv vill placera ut en nollpunkt.

Gör så här:

  1. Hämta Cad-nollpunkt (dwg/dxf) och klicka fast den på ritytan. Genom att ha placerat punkten har du angivit dess x- och y-koordinat. Du måste nu ange en z-koordinat (ritningens marknivå).
  2. Dubbelklicka på den placerade nollpunkten. Dialogrutan Inställningar nollpunkt visas.
  3. Ange ett värde (det går att ange ett minusvärde) i textfältet och klicka OK eller Verkställ.



Observera: Du kan sätta ut flera olika nollpunkter på ritytan samtidigt. Dock kan bara en nollpunkt vara aktiverad i taget. Du aktiverar en nollpunkt genom att klicka på den. En röd cirkel visas då runt punkten tillsammans med den gula snappunkten.



Exportera ritning till Cad (dwg/dxf)

Ritningar gjorda i Configura kan exporteras till Cad. Om du klickar på knappen Exportera ritning till Cad (dwg/dxf) visas dialogrutan Inställningar Cad-export (dwg/dxf).

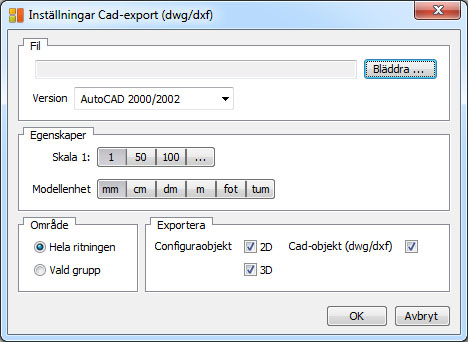

Klicka här för att se dialogrutan Inställningar Cad-export.

För att exportera till dwg- eller dxf-formatet, gör så här:

  1. Välj Exportera ritning till Cad (dwg/dxf) på fliken Importera och exportera. Dialogrutan Inställningar Cad-export (dwg/dxf) visas.
  2. I fältet Fil, klicka på Bläddra för att välja var du vill spara ritningen. Döp filen och klicka på Spara.
  3. Vid den nedrullningsbara listrutan Version väljer du vilken Cad-version ritningen ska exporteras till.
  4. I fältet Egenskaper väljer du Skala med någon av knapparna eller klickar på knappen längst till höger och anger önskad skala. Här anger du också Modellenhet.
  5. I fältet Område väljer du om du ska exportera Hela ritningen eller enbart de objekt du markerat på ritytan (Vald grupp).
  6. Under Exportera bestämmer du vilken information som ska exporteras. Om du väljer Configura-objekt kan du förutom att exportera 2D-informationen i ritningen även välja att exportera 3D-informationen i ritningen. Du kan även välja att exportera all Cad-information i Configura-ritningen genom att bocka för valet Cad-objekt (dwg/dxf).
  7. Tryck OK när du gjort dina val.
