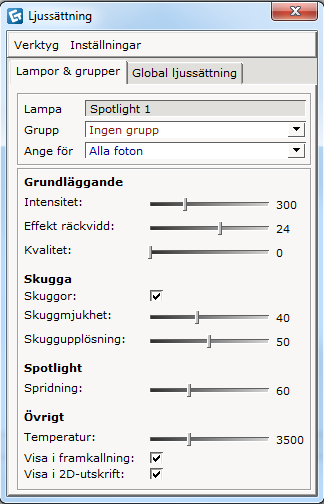

Dialogrutan Ljussättning används för att arbeta med inställningarna för lampor och grupper av ljus, samt den globala ljussättningen i ritningen. Du kan antingen dra i reglagen eller skriva in ett specifikt värde.
För varje ljus kan du modifiera följande:
Intensitet
Effekt räckvidd
Kvalitet
Skuggor: på / av (endast halogenlampor och spotlights)
Skuggmjukhet: (endast halogenlampor och spotlights)
Skuggupplösning: (endast spotlights)
Spridning: (endast halogenlampor och spotlights)
Höjd: (endast halogenlampor och lysrörslampor)
Fixturdjup: (endast lysrörslampor)
Fixturbredd: (endast lysrörslampor)
Temperatur: bestämmer nyansen på ljuset, från 1500K till 7500K. 1500K motsvarar en varm solnedgång och 7500K är kallt blått. Normal kontorsbelysning är 3500K. (endast fönsterljus, halogenlampor och spotlights).
Sladdlängd: (endast lysrörslampor)
Diffusor: (endast lysrörslampor)
Visa i framkallning: välj att visa fixturen i 3D-renderingen, om alternativet är omarkerat kommer fixturen att synas i 3D-vyn men inte i när den renderas. (endast halogenlampor och spotlights)
Visa i 2D-utskrift: bestäm om du vill visa dina ljuskällor i 2D-utskrifter.
För att snabbt och enkelt manövrera flera ljuskällor samtidigt kan du gruppera dem. Genom att sätta ljuskällor i olika grupper kan du göra inställningar för flera lampor på samma gång. Du kan också använda funktionen till att exempelvis göra framkallningar som simulerar ljuset på dagen respektive natten.
När du placerar ut halogenlampor, spotlights eller lysrörslampor så hör de inte till någon grupp. Det gör däremot fönsterljuset, som per automatik hör till gruppen DL (Day Light). I rullgardinsmenyn Grupp finns några namngivna grupper, men du kan även skapa och namnge egna grupper.
Om du vill se vilken grupp som en specifik ljuskälla tillhör, gå då till menyn Inställningar och välj Visa gruppernas innehåll.
För att lägga in en lampa i en grupp, gör så här:
Klicka för att välja en eller flera lampor.
Välj en grupp i rullgardinsmenyn Grupp, eller skapa en ny grupp. I 2D-vyn visas en etikett med den grupp som lampan tillhör.

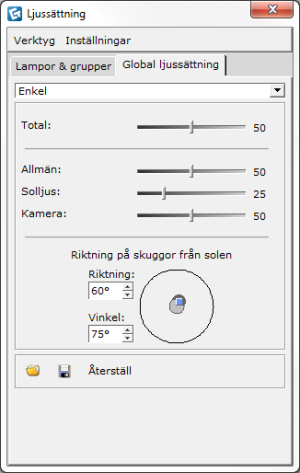

Den allmänna belysningen i en ritning justerar du på fliken Global ljussättning i dialogrutan Ljussättning. Du kan också arbeta med denna ljussättning i Fotolabb när du redigerar och framkallar foton. Vilka fördefinierade ljussättningar som finns tillgängliga styrs av vilka Extensions som för närvarande är aktiva i CET Designer.
