Designbeskrivning grenställ
Innan du börjar designa ditt system av grenställ måste du göra inställningar
i Designbeskrivningen.
Du når fönstret genom att klicka på knappen Inställningar...
på komponentfliken Grenställ.
Det finns två flikar i fönstret:
- Allmänt
- här kan du anpassa systemet av grenställ från grunden.
- Avancerat
- här kan du göra avancerade inställningar.
Observera:
De ändringar du gör i fönstret Designbeskrivning för grenställ sparas
tillsammans med ritningen. När du väljer Ny
ritning och öppnar en av standarddatabaserna igen kommer
den därför att vara återställd till originalinställningarna. |

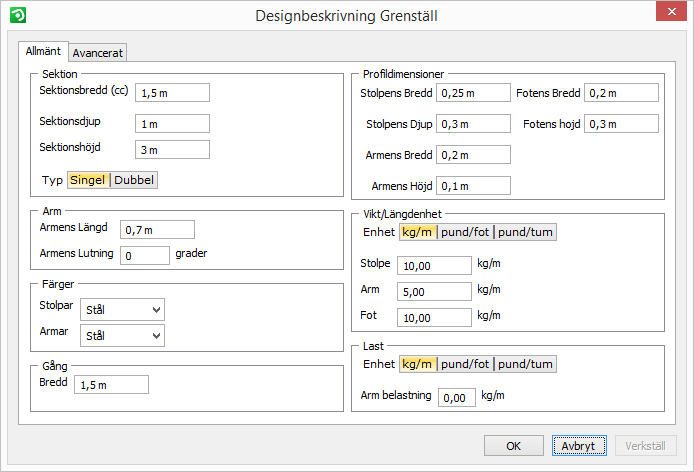

Allmänt
Fliken Allmänt är indelad i
sju fält där du kan göra relevanta inställningar: Sektion,
Arm, Färger,
Gång, Profildimensioner,
Vikt/Längdenhet samt Last.

- Sektion: här väljer du
sektionens bredd, djup
och höjd. Här väljer du även
om grenstället ska vara singel eller dubbelt.
- Arm: här anger du armens
längd och lutning.
- Färger: här anger du önskade
färger för stolpar och armar.
- Gång: här anger du önskad
bredd på gångar.
- Profildimensioner: här
anger du bredd och djup på stolpar, höjd och bredd på armar samt höjd
och bredd på fötter.
- Vikt/längdenhet: här
anger du vilken vikt- och längdenhet som ska användas samt den exakta
vikten per meter för stolpar, armar och fötter.
- Last: här anger du
lastens vikt- och längdenhet samt hur mycket belastning som kan placeras
på en arm.

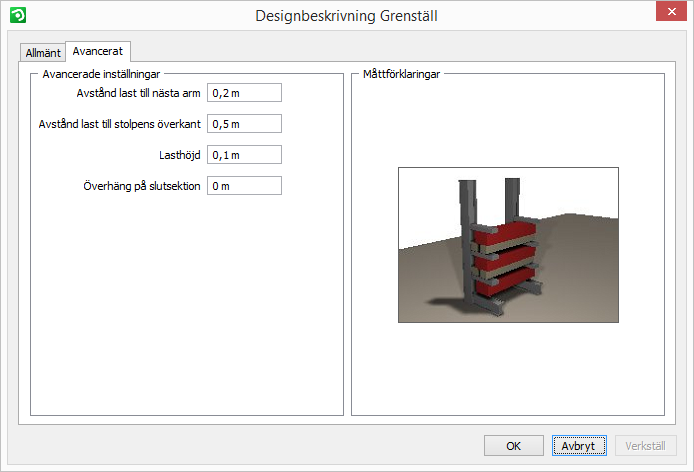

Avancerat
Fliken Avancerat består av ett
fält där du kan göra relevanta inställningar: Avancerade
inställningar.

- Avancerade inställningar:
här kan du göra mer detaljerade inställningar som bestämmer hur systemet
ska se ut. Till höger finns det en förhandsvisning för att du ska
kunna se exakt vilken effekt dina ändringar har på artikeln.
När du är färdig måste du bekräfta inställningarna med antingen Verkställ eller OK.
